Питатели ленточные предназначены для равномерной регулируемой подачи сыпучих материалов из накопительных емкостей, бункеров на оборудование непрерывного действия, например, на ленточные конвейеры, к дробилкам, грохотам, мельницам, на сортировочные установки и др. Питатели могут быть использованы в качестве питателей объемного дозирования.

Они применяются на предприятиях угольной, горной, металлургической промышленности, на линиях по выпуску сухих строительных смесей.

Технические характеристики

Ширина ленты, мм50065080010001200
Производительность* м3/ч
— при скорости ленты 0,2 м/с3056150200200
— при скорости ленты 0,5 м/с750140370500500
— при скорости ленты 0,8 м/с118220590800800
Длина питателя, мот 1 до 8 метров
Натяжное устройствовинтовое, грузовое, тележечное
Привод (на выбор)мотор-редукторы фирм NMRW, SEW-EURODRIVE, NORD редуктор + эл/двигатель
Напряжение рабочей сети, В380
Профиль сечения рабочей ветвиплоский с бортами или желобчатый
Угол наклона конвейера по трассе15о max15о max15о max15о max15о max
Диаметр несущих роликов, мм89-108102-127102-127127-159159-194
Диаметр приводного барабана, мм219-325273-630325-800630-1000720-1000
Диаметр натяжного барабана, мм219-426219-530273-630325-800426-800
Длина барабанов, мм60075095011501400

Отличие ленточных питателей от транспортёров:

  • ленточные питатели отличаются широким диапазоном производительности, которая может варьироваться скоростью ленты;
  • меньшая длина (обычно до ~1500 мм)
  • перемещают груз более толстым слоем и преодолевают большие сопротивления при рабочем движении
  • увеличенная мощность привода и его надежность
  • расстояние между роликоопорами меньше (250…300 мм)
  • отсутствие роликоопор на обратной ветви при минимальных длинах
  • наличие неподвижных бортов
  • производительность регулируется изменением скорости движения ленты и высоты слоя.

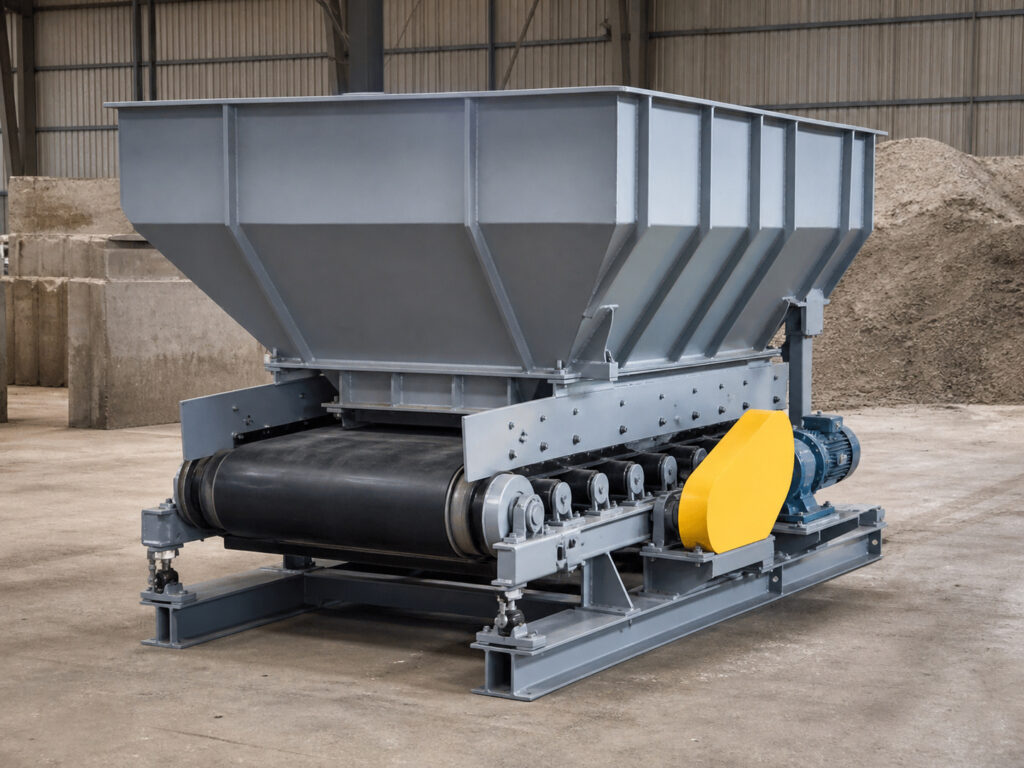

Питатель ленточный типа ПЛ

Питатель ленточный представляет собой машину непрерывного транспортирования, рабочим органом которой является бесконечная резинотканевая лента, огибающая приводной и натяжной барабаны. Питатель устанавливается под бункером и крепится болтами за верхнюю часть загрузочной воронки. Верхнюю (рабочую) и нижнюю (холостую) ветви ленты поддерживают роликоопоры. Роликоопоры рабочей ветви — желобчатые или прямые, холостой ветви — прямые. Приводной барабан сообщает ленте поступательное движение.

Вал приводного барабана соединен с приводом. Привод состоит из электродвигателя, сменной ременной передачи (иногда), редуктора с полым тихоходным валом. Чаще всего привод реализуется через мотор-редуктор в сборе. Натяжной барабан посредством упора с винтом обеспечивает постоянное натяжение ленты, необходимое для ее сцепления с приводным барабаном. Транспортируемый материал подается на ленту через загрузочную воронку или бункер с помощью шибера (в т.ч. шиберной задвижки или ножевой заслонки), а разгружается через приводной барабан. Для очистки ленты применяется очиститель в виде скребка. При транспортировке пылящего материала борта верхней ветви ленты укрываются настилом.

Преимущества ленточных питателей типа ПЛ производства ООО «НЕВСКИЙ ЗАВОД КОНВЕЙЕРНОГО ОБОРУДОВАНИЯ»
