Назначение зубонарезной обработки
Зубонарезные работы по металлу применяют при изготовлении элементов, передающих вращение или поступательное движение. На поверхности заготовки формируют зубья заданного профиля, шага и направления. Такая обработка требуется для зубчатых колёс, валов-шестерён, реек, шлицевых соединений и деталей приводных механизмов.
Геометрия зубьев влияет на плавность зацепления, распределение нагрузки и совместимость сопрягаемых элементов. Поэтому параметры профиля должны соответствовать назначению узла и конструкции ответной детали.
Основные операции и этапы
Работу начинают с изучения чертежа, эскиза или технического задания. Определяют тип зубьев, модуль, их число, угол наклона, ширину венца, посадочные размеры и требования к контролю. Затем оценивают состояние заготовки, наличие баз для установки и припуск на обработку.

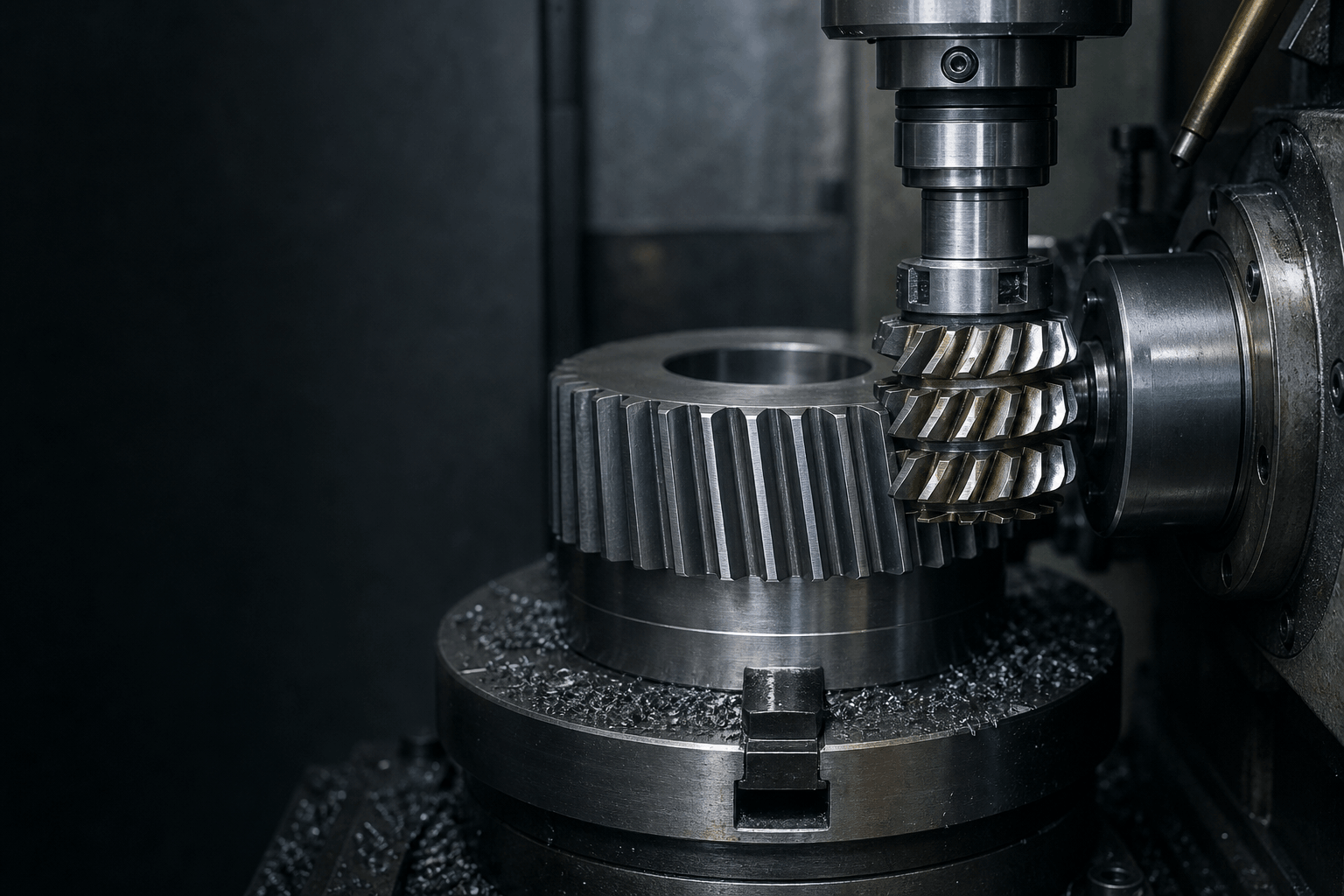

Зубчатый профиль формируют выбранным способом. При копировании инструмент последовательно обрабатывает впадины между зубьями. При обкатке профиль возникает за счёт согласованного движения инструмента и заготовки, имитирующего работу зубчатой пары.
После нарезания удаляют заусенцы и проверяют заданные параметры. Контроль может включать размеры зубьев, шаг, положение венца относительно базовых поверхностей и соответствие документации.
Детали и заготовки
Зубья формируют на круглых, дисковых, ступенчатых и валовых заготовках, а также на рейках. Возможность обработки зависит от материала, твёрдости, формы детали и условий её закрепления. Подготовленные базы важны для соосности зубчатого венца с отверстием, шейками и другими рабочими элементами.
Для работ подходят металлы и сплавы, допускающие обработку резанием. Конкретную технологию выбирают после оценки материала и требований к детали. Сведения о предварительной термообработке нужно учитывать заранее, поскольку твёрдость влияет на инструмент и последовательность операций.
Подбор технологии и качество результата
Способ обработки выбирают по типу зацепления, форме зубьев, размерам заготовки и доступу инструмента. Для наружных и внутренних профилей применяются разные схемы установки, а прямые и косые зубья требуют различной кинематики. Также учитывают количество изделий и необходимость повторяемости параметров.
Точность зависит от качества заготовки, базирования, состояния режущего инструмента и стабильности установки. На поверхность зубьев влияют режим резания, свойства материала и обработка кромок. Даже верный профиль не обеспечит нормальную работу передачи при нарушенной соосности или ошибочных параметрах сопряжения.
Исходные данные для расчёта
Для оценки работ желательно предоставить чертёж с размерами, параметрами зубчатого профиля и техническими требованиями. Нужны сведения о материале, состоянии заготовки, термообработке, количестве изделий и сопрягаемой детали. Образец может дополнять документацию, но основные размеры и требования следует зафиксировать в чертеже или техническом задании.
