Совмещение токарных и фрезерных операций

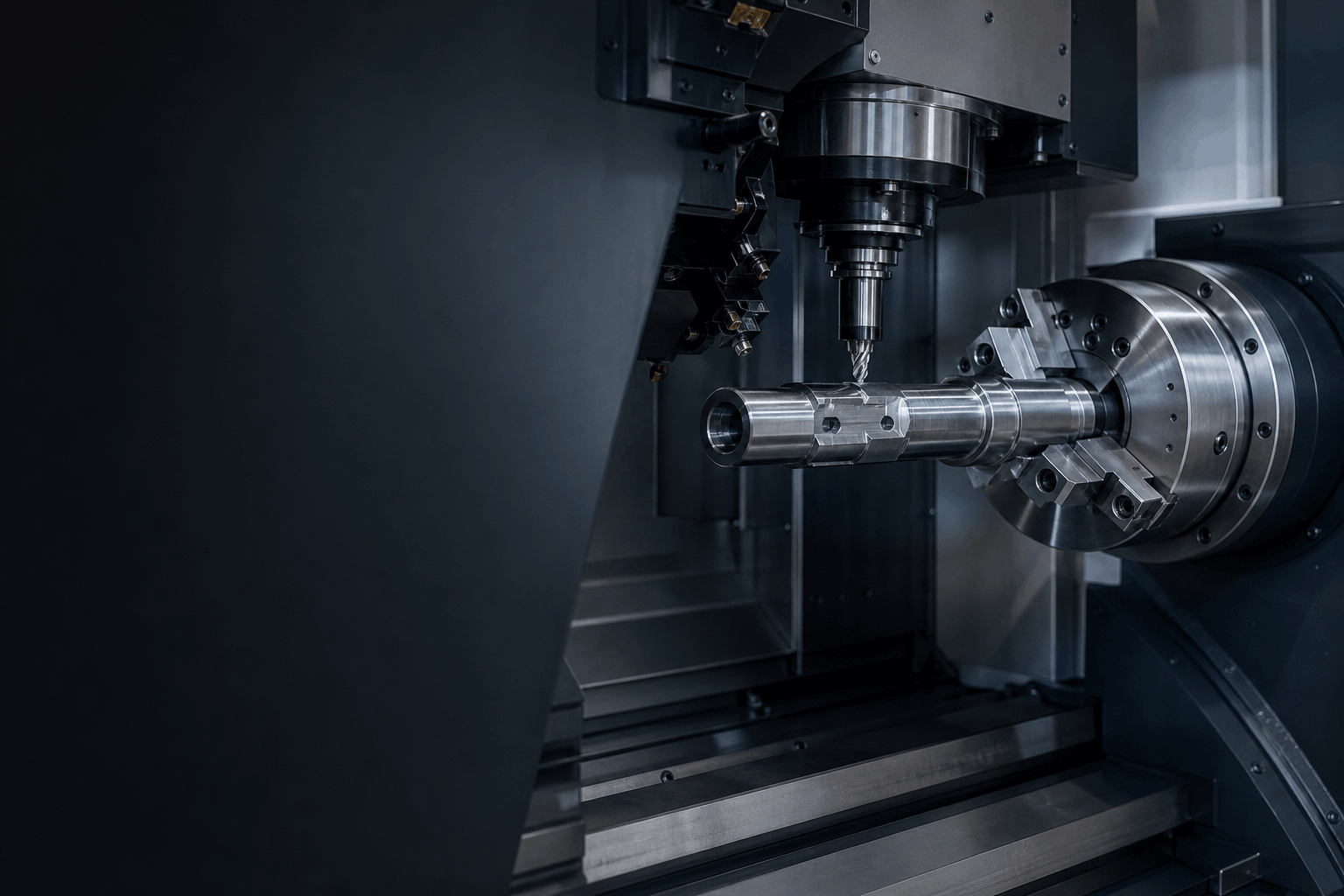

Токарно-фрезерная обработка металла применяется для изготовления деталей, в которых поверхности вращения сочетаются с пазами, плоскостями, отверстиями, уступами или резьбой. Заготовка последовательно обрабатывается точением и фрезерованием по единой технологической схеме. Такой подход особенно полезен для валов, втулок, осей, фланцев, корпусов вращения и других изделий со сложным взаимным расположением элементов.
При точении формируют наружные и внутренние цилиндрические, конические и фасонные поверхности. Фрезерные операции позволяют получить лыски, шпоночные пазы, торцевые участки, выборки и элементы, смещённые относительно оси детали. В зависимости от конструкции в маршрут также включают сверление, растачивание, зенкерование и нарезание резьбы.
Этапы подготовки и выполнения обработки
Работа начинается с изучения чертежа, модели, эскиза или другой технической документации. Определяются базовые поверхности, последовательность переходов, способы закрепления заготовки и инструмент для каждой операции. Отдельно учитывают участки, которые должны иметь точное взаимное расположение после точения и фрезерования.
Затем подготавливают заготовку и выполняют черновые переходы, снимая основной припуск. После этого обрабатывают ответственные поверхности и конструктивные элементы, соблюдая выбранную последовательность. Количество установок стараются сократить, поскольку повторное закрепление может повлиять на соосность, перпендикулярность и положение отдельных элементов.
Детали, заготовки и выбор технологии
Комбинированный способ подходит для деталей, имеющих ось вращения и дополнительные элементы сложной формы. В качестве заготовок могут использоваться пруток, поковка, отливка или предварительно подготовленная деталь, если их форма и состояние допускают дальнейшую механическую обработку. Возможность работы с конкретным металлом оценивают по его обрабатываемости, твёрдости, состоянию поверхности и требованиям документации.
Технологию подбирают с учётом геометрии изделия, размеров заготовки, расположения баз, величины припуска и доступности обрабатываемых зон. Важны также глубина пазов и отверстий, длина тонких участков, наличие резьбы и соотношение диаметра к длине детали. Для нежёстких элементов предусматривают последовательность, уменьшающую риск прогиба, вибраций и деформации.
Точность результата и данные для расчёта
Итог зависит не только от выбранных операций, но и от качества заготовки, правильности базирования, жёсткости закрепления и состояния режущего инструмента. На шероховатость поверхности влияют режим резания, геометрия инструмента, свойства материала и устойчивость детали при обработке. Точность взаимного расположения элементов во многом определяется тем, можно ли выполнить связанные переходы без лишней переустановки.
Для предварительной оценки желательно предоставить чертёж с размерами, допусками, обозначением шероховатости и техническими требованиями. Также нужны сведения о материале, типе и размерах заготовки, количестве изделий и требованиях к контролю. Если деталь должна сопрягаться с другими элементами, полезно указать посадки, рабочие поверхности и размеры, критичные для сборки.
