Назначение продольной резки

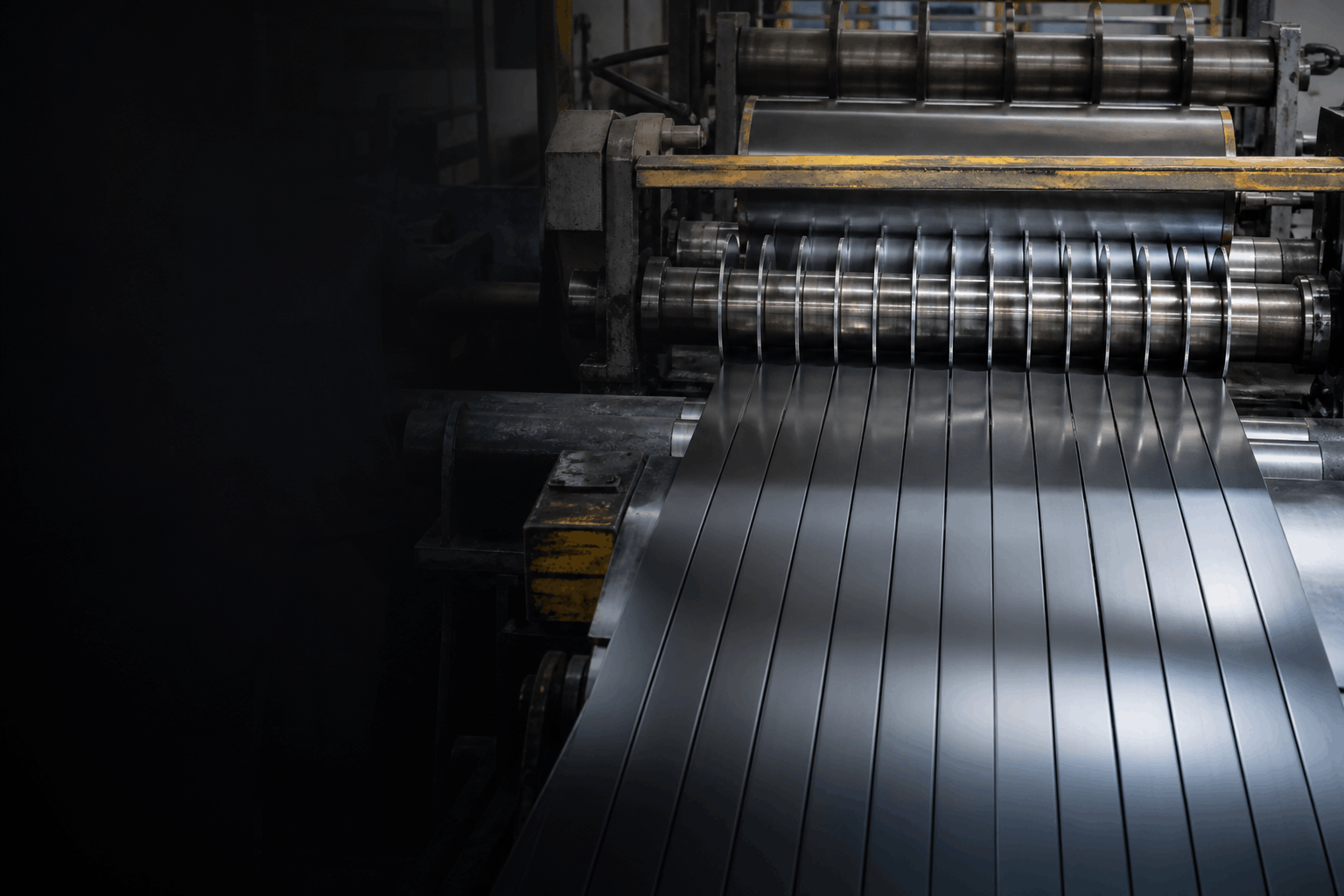

Продольная резка — это разделение плоской металлической заготовки по её длине на одну или несколько полос. Операцию применяют, когда из листа, рулона или широкой полосы требуется получить заготовки заданной ширины для дальнейшего изготовления деталей и элементов конструкций.
Результатом может быть штрипс, то есть узкая металлическая полоса, либо отдельные полосовые заготовки. Такой раскрой используют перед гибкой, профилированием, сваркой, штамповкой и другими операциями, для которых важны стабильная ширина и подготовленная кромка.
Подготовка и выполнение раскроя
Работу начинают с проверки чертежа, схемы раскроя или технического задания. Определяют направление реза, количество полос, их размеры, расположение на исходной заготовке и допустимые припуски на последующую обработку.
Затем выбирают последовательность разделения материала и способ подачи заготовки. При раскрое учитывают ширину исходного листа или рулона, необходимость получения одинаковых полос, возможные технологические отходы и требования к сохранению геометрии материала.
После резки полосы отделяют и проверяют по заданным параметрам. Если кромка должна участвовать в сварке, гибке или точной сборке, её состояние оценивают с учётом следующей производственной операции.
Заготовки и выбор технологии
Метод подходит для плоского проката, когда линия разделения проходит вдоль длины материала. Обрабатывать можно листовые, рулонные и полосовые заготовки, если их формат и свойства соответствуют выбранному способу резки.
Технологию определяют по толщине и ширине материала, длине реза, требуемому количеству полос и характеристикам кромки. Также учитывают склонность заготовки к деформации, наличие защитного покрытия и требования к поверхности, поскольку эти факторы влияют на подачу и фиксацию материала.
Для единичной заготовки и повторяющегося раскроя могут применяться разные схемы организации работы. При серийном изготовлении особенно важно обеспечить одинаковое расположение резов и постоянство размеров по всей длине полос.
Точность результата и данные для расчёта
На точность влияют жёсткость и ровность исходной заготовки, корректность её базирования, состояние режущего инструмента и стабильность подачи. Итоговое качество также зависит от выбранного способа разделения, толщины материала и требований к прямолинейности кромки.
Для расчёта желательно предоставить чертёж или эскиз с размерами, указать материал, толщину, исходный формат и требуемую ширину полос. Дополнительно нужны сведения о количестве заготовок, длине реза, требованиях к кромке, допустимой деформации и последующих операциях.
Если готовые полосы будут использоваться для гибки, сварки, профилирования или точной сборки, это следует обозначить заранее. Такая информация помогает выбрать схему раскроя и определить, требуется ли припуск на дальнейшую обработку.
