Что такое накатка резьбы

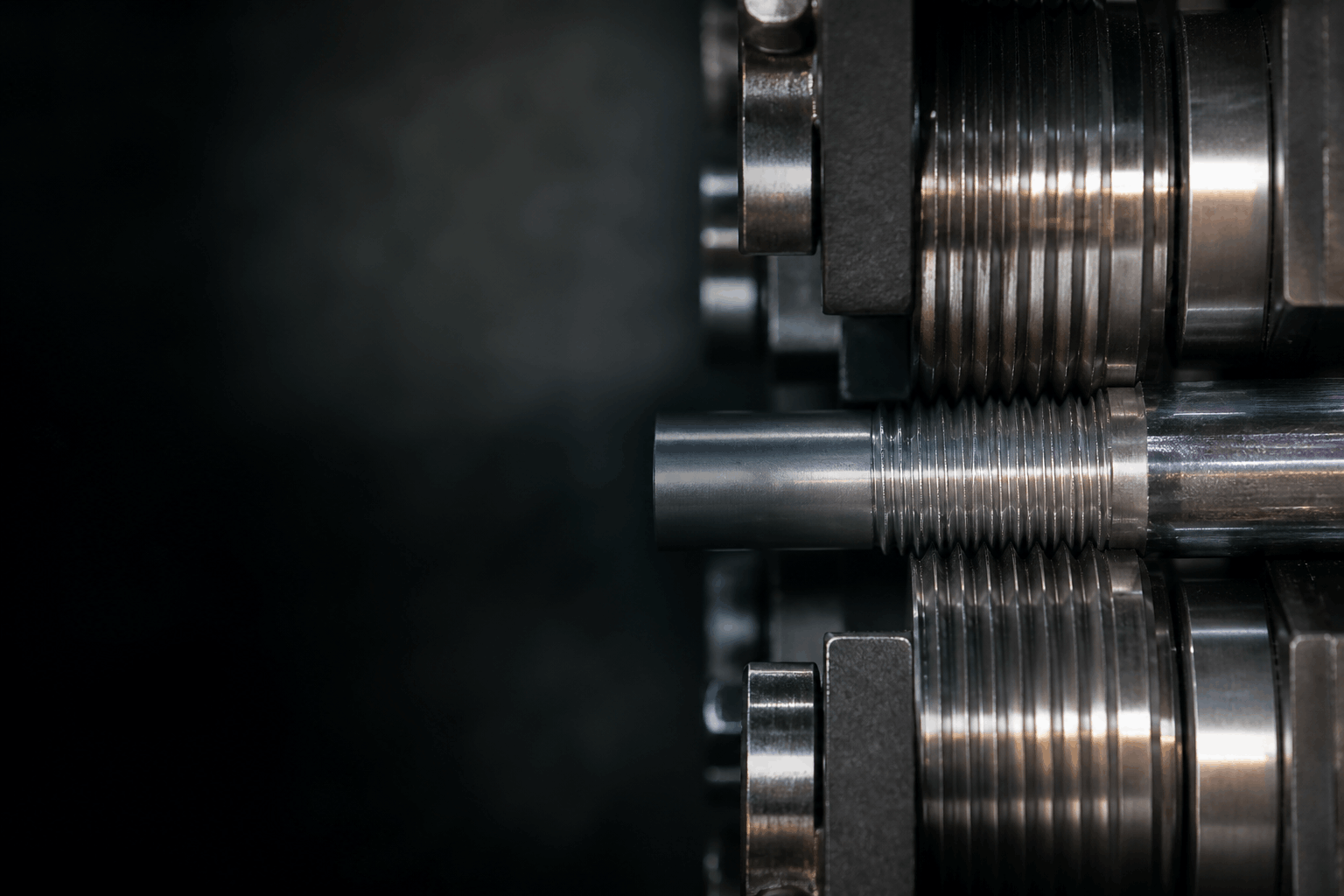

Накатка резьбы — способ формирования наружного винтового профиля без удаления материала. Заготовка деформируется роликами или плоскими плашками, которые вдавливают требуемый профиль в поверхность и перемещают металл в выступы резьбы. Метод применяют при изготовлении крепёжных деталей, шпилек, винтов, валов, осей и регулировочных элементов.
В отличие от нарезания резцом или плашкой, при накатывании не образуется стружка. Волокна металла не перерезаются, а изменяют направление по контуру профиля. Это позволяет получать повторяемую геометрию на деталях, материал которых обладает достаточной пластичностью.
Подготовка и выполнение операции
Работа начинается с анализа чертежа, размеров резьбы, шага, длины участка и требований к сопряжению. Затем оценивают материал, форму заготовки, доступ к обрабатываемой зоне и возможность пластического деформирования без трещин и сколов. По этим данным выбирают способ накатки и рабочий инструмент.
Перед основной операцией подготавливают наружный диаметр резьбового участка, торец и заходную фаску. Размер заготовки подбирают с учётом того, что металл при накатывании перераспределяется и образует вершины профиля. После установки детали выполняют формирование резьбы, контролируя положение инструмента, усилие и устойчивость процесса.
Детали и материалы для обработки
Технология подходит преимущественно для цилиндрических деталей с наружной резьбой. Накатывать можно резьбовые участки на шпильках, болтах, винтах, пальцах, тягах, штоках, осях и других заготовках, если их форма позволяет установить инструмент и обеспечить равномерное воздействие.
Возможность обработки зависит не только от типа детали, но и от свойств металла. Материал должен деформироваться без разрушения, поэтому перед выбором способа учитывают его пластичность, твёрдость, состояние после термообработки и качество поверхности. Для хрупких, чрезмерно твёрдых или неоднородных заготовок может потребоваться другой способ получения резьбы.
Точность, контроль и данные для расчёта
Результат зависит от правильного диаметра заготовки, состояния инструмента, соосности детали и стабильности деформирования. На геометрию также влияют шаг и профиль резьбы, длина накатываемого участка, жёсткость заготовки и качество предварительно подготовленной поверхности. Ошибки на подготовительном этапе могут привести к неполному профилю, смятию витков или отклонению размеров.
После обработки проверяют наружный и средний диаметры, шаг, форму витков и соответствие резьбы ответной детали или контрольному калибру. Для расчёта желательно предоставить чертёж с обозначением резьбы, длиной участка, размерами заготовки, материалом и требованиями к контролю. При наличии образца его можно использовать как дополнительный источник данных, но основные параметры следует зафиксировать в технической документации.
