Назначение токарно-револьверной обработки

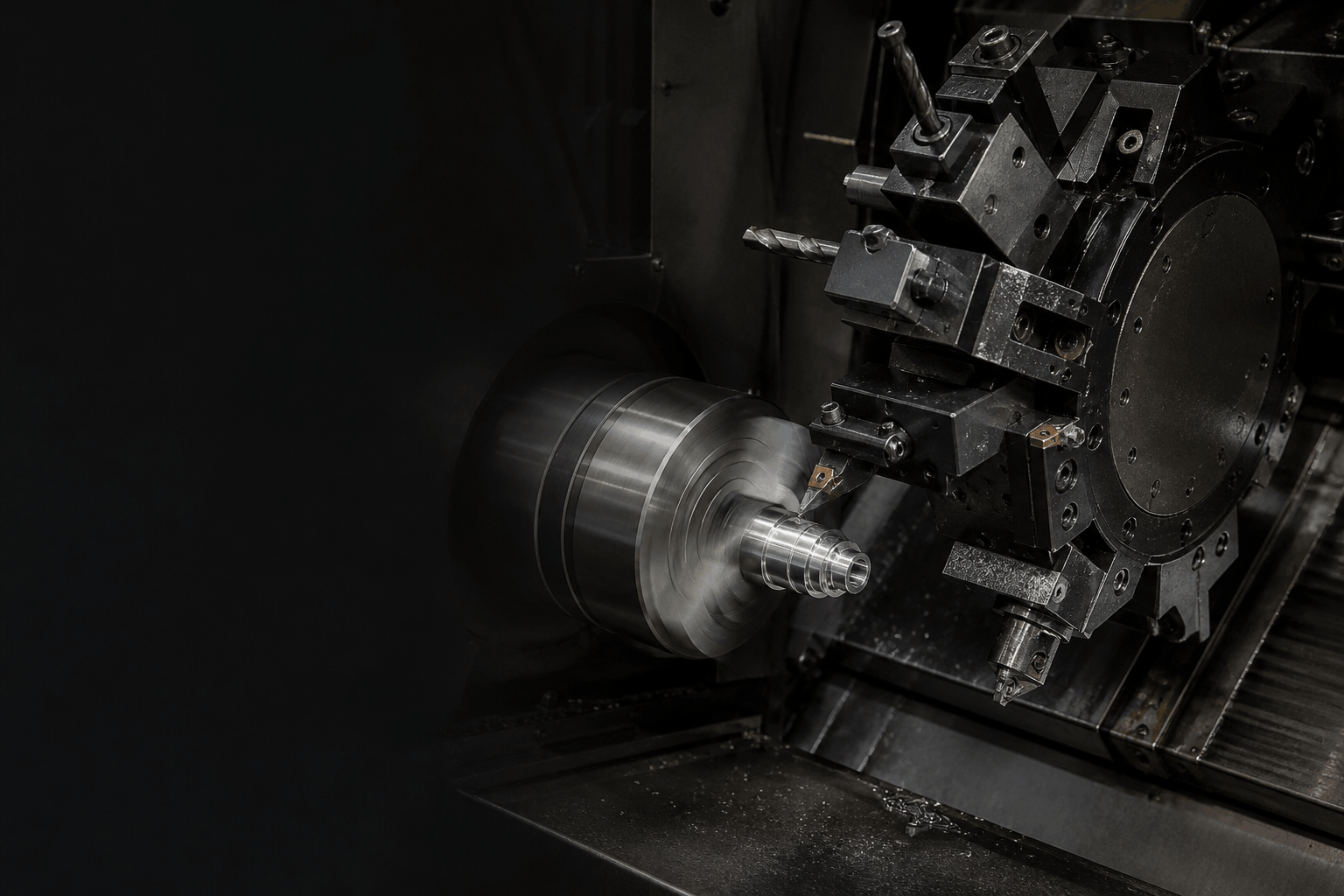

Токарно-револьверные работы применяют для изготовления деталей, у которых основная форма образована поверхностями вращения. Особенность метода состоит в последовательном использовании нескольких инструментов, закреплённых в поворотной инструментальной головке. Это позволяет выполнять ряд переходов без постоянной переустановки оснастки и сокращает число промежуточных операций.
Технология подходит для деталей с наружными и внутренними цилиндрическими участками, торцами, уступами, канавками, отверстиями и резьбой. Её используют при изготовлении втулок, штуцеров, пальцев, осей, гаек специальной формы и других компактных элементов машин и конструкций.
Основные операции и порядок обработки
Работа начинается с изучения чертежа, эскиза или образца и определения технологических баз. Базой называют поверхность или ось, относительно которой задают положение остальных элементов детали. Затем устанавливают последовательность переходов, выбирают режущий инструмент и определяют способ закрепления заготовки.
В ходе обработки могут выполняться наружное точение, подрезка торцов, формирование уступов и канавок, сверление, зенкерование, развёртывание и растачивание отверстий. При необходимости предусматривают нарезание наружной или внутренней резьбы, снятие фасок и отделение готовой детали от прутковой заготовки. Конкретный состав операций зависит от геометрии изделия и требований документации.
Заготовки и выбор технологии
Для обработки используют прутковые или штучные металлические заготовки, форма и размеры которых позволяют получить требуемую деталь с технологическим припуском. Припуском называют слой материала, удаляемый во время точения для формирования заданной поверхности. Возможность обработки конкретного металла оценивают по его обрабатываемости, твёрдости, состоянию поставки и требованиям к готовому изделию.
Технологическую схему подбирают с учётом диаметра и длины заготовки, числа переходов, расположения отверстий, резьб и уступов. Также учитывают жёсткость детали, доступ инструмента к обрабатываемым зонам и возможность сохранить единую установочную базу. Для тонкостенных или протяжённых элементов особенно важно исключить деформацию при закреплении и резании.
Точность и данные для расчёта
Итоговый результат зависит от состояния заготовки, правильности базирования, жёсткости закрепления, последовательности переходов и выбранных режимов резания. На качество поверхности также влияют геометрия и состояние режущей кромки, величина подачи, глубина резания и свойства материала. Контроль проводят по размерам, форме и взаимному расположению элементов, указанным в документации.
Для предварительной оценки желательно предоставить чертёж с размерами, допусками, обозначениями резьб, требованиями к шероховатости и материалу. Если используется образец, дополнительно нужны сведения о назначении детали, сопрягаемых элементах и критичных размерах. Количество изделий и требования к повторяемости помогают определить рациональную последовательность обработки.
