Что такое зубофрезерование

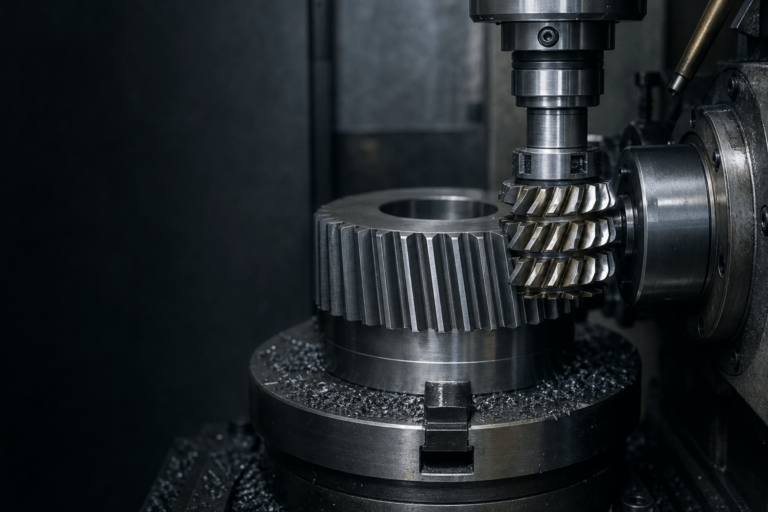

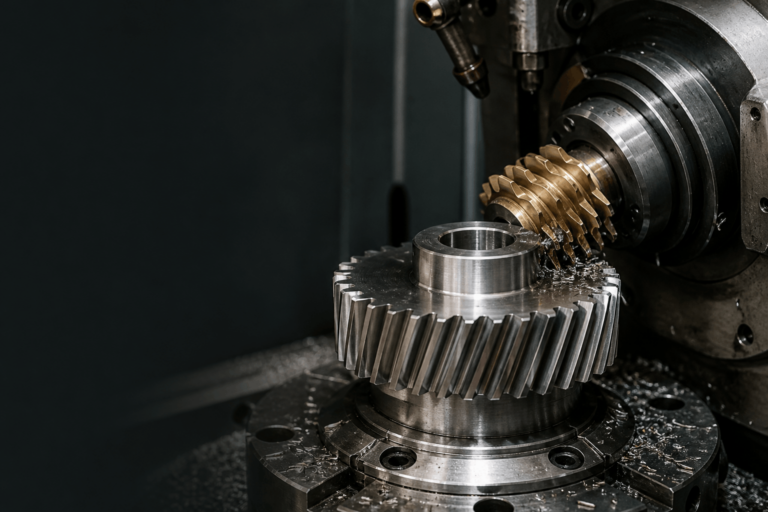

Зубофрезерование — способ формирования зубчатого профиля методом обкатки. Червячная фреза и заготовка вращаются согласованно, а режущие кромки постепенно формируют впадины между зубьями. Такой способ применяют при изготовлении наружных зубчатых венцов, цилиндрических колёс, валов-шестерён и некоторых видов шлицевых соединений.
Обработка позволяет получить прямые или косые зубья на цилиндрической поверхности. Геометрия профиля определяется данными чертежа: модулем, числом зубьев, углом наклона, шириной венца и другими параметрами зацепления.
Подготовка и выполнение обработки
Перед началом работ проверяют размеры заготовки, состояние базовых поверхностей и соответствие документации. Для установки важны подготовленные отверстия, торцы или наружные диаметры, от которых зависит положение детали при обработке. Если базовые элементы выполнены неточно, погрешность может перейти на зубчатый венец.
Далее подбирают режущий инструмент и режим обработки с учётом профиля зуба, материала и требуемого состояния поверхности. Заготовку закрепляют, настраивают взаимное движение детали и фрезы, затем последовательно нарезают зубья по всей ширине венца. При необходимости предусматривают припуск под последующую отделочную операцию.
Детали и заготовки для зубофрезерных работ
Метод подходит для деталей с наружным зубчатым профилем: зубчатых колёс, шестерён, валов-шестерён, венцов и отдельных шлицевых элементов. Возможность обработки конкретной детали зависит от её формы, доступности зоны резания, наличия установочных баз и параметров зубчатого профиля.
Материал оценивают по обрабатываемости, твёрдости и состоянию заготовки. Термическая обработка, поковочная корка, деформации или недостаточный припуск могут повлиять на выбор последовательности операций. Поэтому технологию определяют не только по названию детали, но и по её фактическому состоянию перед нарезанием зубьев.
Как выбирают технологию
Основой служит техническая документация. По чертежу определяют модуль, число и направление зубьев, угол профиля, степень точности, требования к биению, шероховатости и последующим операциям. Также учитывают форму заготовки, способ базирования и необходимость обработки нескольких связанных поверхностей.
Для единичной детали дополнительно оценивают возможность изготовления по образцу или результатам измерений, если этих данных достаточно для восстановления геометрии. При серийном выпуске важны повторяемость базирования и стабильность размеров заготовок. Решение принимают после проверки исходных данных и технологичности конструкции.
Что влияет на результат и расчёт заказа
Точность зубчатого венца зависит от состояния заготовки, качества установочных баз, правильности настройки, жёсткости закрепления и износа режущего инструмента. На поверхность зубьев также влияют режим резания, материал и необходимость последующей обработки. Готовую деталь проверяют по параметрам, указанным в документации.
Для расчёта желательно предоставить чертёж с размерами, параметрами зубчатого профиля и требованиями к контролю. Дополнительно нужны сведения о материале, состоянии заготовки, термообработке, количестве деталей и связанных операциях. При наличии образца его используют как дополнительный источник данных, но он не заменяет недостающие технические требования.
