Шиберные задвижки применяются для полного или частичного перекрытия потока сыпучего продукта в различных технологических линиях. Ножевые затворы в основном устанавливаются на выходном патрубке силоса, бункера или другого оборудования, где хранятся, транспортируются и дозируются сыпучие материалы.


Шиберный затвор представляет собой герметичное устройство, состоящее из основной рамы, перемещающегося в ней ножа (шибера), который и осуществляет полное или частичное перекрытие потока продукта.
Перемещение ножа происходит по идеально точным направляющим, которые имеют регулировку для обеспечения герметичности шиберного затвора.

Все типовые шиберные задвижки производства ООО «НЗКО» имеют надежные уплотнения из современных полимерных материалов. Ножевые затворы могут изготавливаться на заказ с необходимым проходным сечением, нужной формы. Уплотнения также могут подбираться нашими опытными инженерами в зависимости от физико-химических свойств материала, температуры и среды в которой эксплуатируется шиберный затвор. Шиберные затворы проходным сечением от 150 мм и до 450 всегда имеются в наличии на складе и по присоединительным размерам фланца совпадают с размерами известных мировых производителей аналогичного оборудования.

По типу привода различают следующие виды шиберных затворов.

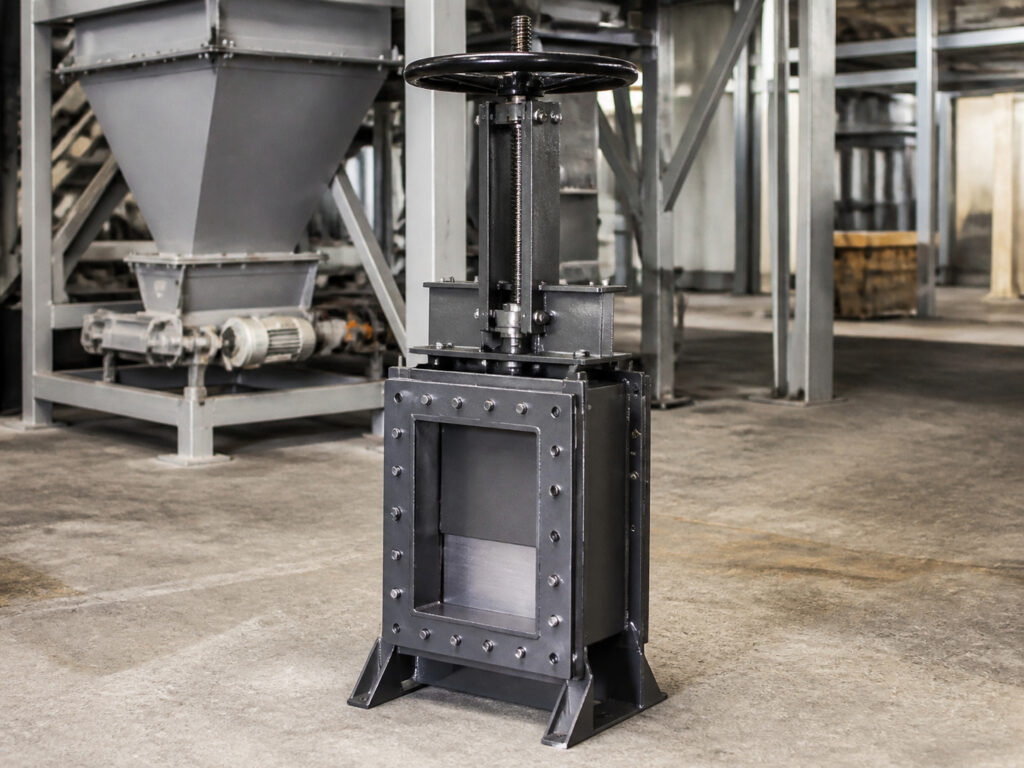

Шиберный затвор с ручным приводом – перемещение ножа (шибера) происходит за счет вращения винта, изготовленного из спец. стали с последующей термической обработкой, имеющего трапецеидальную резьбу. В качестве привода винта используется удобная рукоятка, способная передать необходимый момент для перекрытия столба материала.

Шиберный затвор с электрическим приводом – в качестве привода применяется мотор-редуктор, обычно червячный или цилиндроконический, с рассчитанной мощностью в зависимости от типоразмера ножевой заслонки , продукта и механизма где установлен ножевой затвор. Внутри рамы, где продукт отсутствует устанавливаются концевые выключатели. Опционально возможна установка датчиков точно определяющих положение ножа. Такая схема применяется в процессах где необходимо частичное перекрытие потока материала.

Шиберный затвор с пневматическим приводом – в качестве привода рабочего органа (шибера) устанавливается надежный пневмоцилиндр, который может располагаться внутри или снаружи рамы ножевой заслонки. Пневмоцилиндр подбирается в зависимости от типоразмера шиберного затвора, условий эксплуатации и окружающей среды.

Преимущества шиберных затворов производства ООО «НЗКО»

Невский завод конвейерного оборудования осуществляет производство задвижек шиберного типа. Вы можете купить шиберные задвижки или узнать цену заполнив заявку на консультацию.
