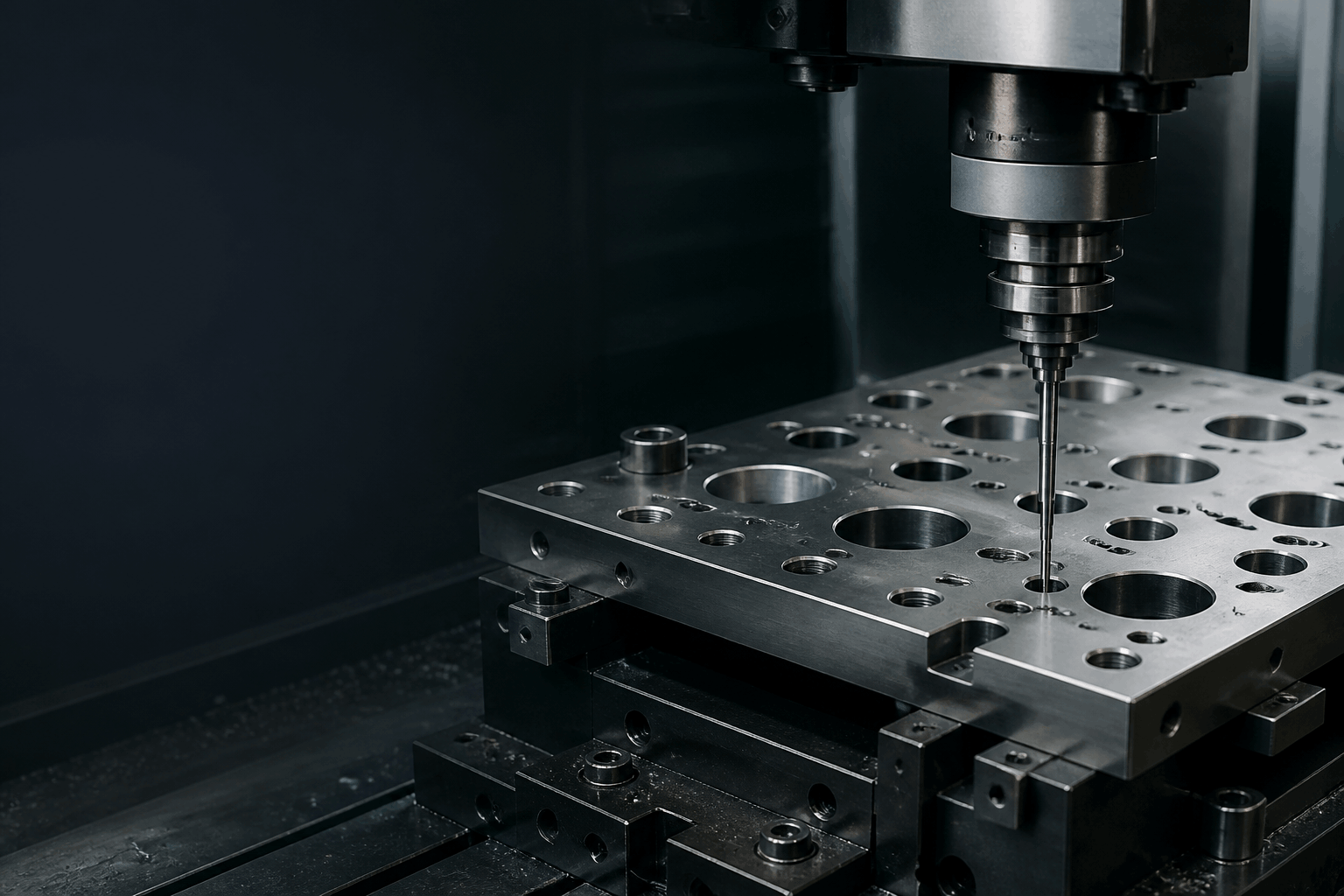

Что такое координатно-расточная обработка
Координатно-расточная обработка применяется, когда важно не только получить отверстие нужного диаметра, но и точно связать его положение с базовыми поверхностями, осями и соседними отверстиями. Такой способ используют при изготовлении и восстановлении корпусных деталей, плит, фланцев, кронштейнов, опор и других заготовок со сложной системой посадочных мест.
Основная задача заключается в обработке отверстий по заданным координатам. Это позволяет выдерживать межосевые расстояния, соосность и взаимное расположение элементов, от которых зависит сборка узла и работа сопрягаемых деталей.
Основные операции и последовательность работ
Перед обработкой изучают чертёж, определяют технологические базы и проверяют состояние заготовки. База представляет собой поверхность или ось, относительно которой задают положение остальных элементов детали. От правильного базирования зависит, насколько точно координаты отверстий будут перенесены на заготовку.
Далее выполняют установку и выверку детали, выбирают инструмент и формируют последовательность переходов. В зависимости от исходного состояния отверстия работа может включать предварительное сверление, растачивание, чистовую обработку, обработку посадочных мест и корректировку геометрии ранее выполненных отверстий. После каждого значимого перехода контролируют размер и положение обрабатываемого элемента.
Детали и условия применения
Координатное растачивание подходит для металлических заготовок, в которых отверстия должны быть связаны между собой или с внешними поверхностями детали. Чаще всего такая обработка требуется для корпусов механизмов, монтажных плит, фланцевых соединений, опорных элементов и деталей ремонтируемых узлов.
Свойства материала влияют на выбор режущего инструмента, режим обработки и количество проходов. Также учитывают форму заготовки, её жёсткость, наличие необработанных поверхностей, глубину отверстий и возможность надёжного закрепления без деформации.
Выбор технологии и контроль результата
Технологию подбирают по диаметрам отверстий, их глубине, взаимному расположению, требованиям к шероховатости и состоянию исходной заготовки. Если отверстие уже существует, оценивают припуск на обработку, износ, овальность и смещение оси. Для новой детали определяют порядок формирования отверстий и поверхности, которые будут использоваться как базы.
Итоговая точность зависит от корректности чертежа, качества базирования, жёсткости закрепления, состояния инструмента и выбранных режимов резания. На качество поверхности также влияют материал, глубина резания, подача и число чистовых проходов. Контроль обычно включает проверку диаметров, координат, межосевых расстояний, соосности и взаимного положения обработанных поверхностей.
Для расчёта желательно предоставить чертёж с размерами, координатами отверстий, допусками и требованиями к шероховатости. Дополнительно нужны сведения о материале, состоянии заготовки, количестве деталей и необходимости обработки существующих отверстий. Эти данные позволяют определить последовательность операций и оценить выполнимость задачи.
