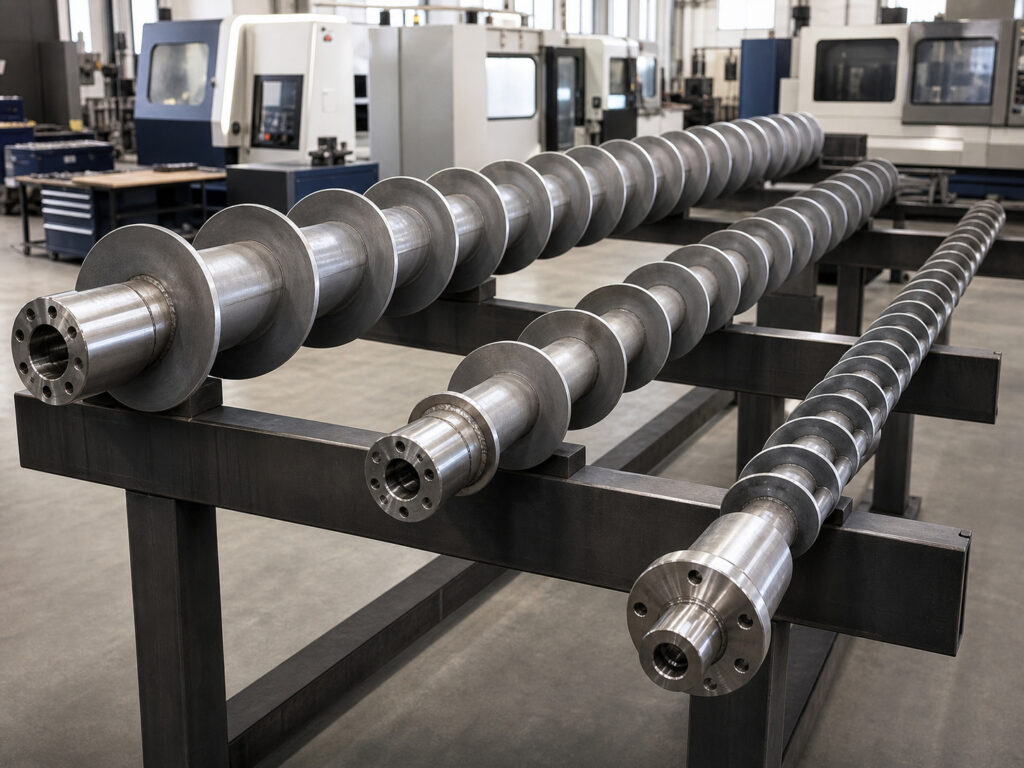

Изготовление шнеков на заказ по чертежам

Невский конвейерный завод выполняет изготовление шнеков на заказ по чертежам в соответствии с техническими требованиями и стандартами сертификации. Чтобы изготовить шнек с нужными параметрами, требуется точная конструкторская документация, а также исходные данные по механизму, сырью и условиям эксплуатации. Должны быть указаны тип и модель оборудования, для которого изготавливается шнек, состав и свойства продукта, рабочая длина, диаметр, шаг спирали, вал и основные части шнека. От этих данных зависит выбор материала, толщина витков, металл для несущих элементов и дальнейшая обработка, а при необходимости еще на этапе согласования проводится разработка решения под заданным параметрам и условиям работы.

Невский конвейерный завод производит следующие шнеки на заказ по чертежам:

• сварные, сплошные;
• разъемные, неразъемные;
• с постоянным и переменным шагом;
• для отечественного и импортного оборудования;
• для различных производственных задач, включая шнеки экструдеров.

Мы выполняем изготовление шнеков по документации заказчика, а также помогаем, если требуется доработка эскиза, уточнение размеров или подбор материала под условия эксплуатации. Такая работа особенно важна, когда шнек используется в абразивной среде, при подаче вязких продуктов или в непрерывном цикле, а заказчик хочет заранее заказать шнеки с учетом реальных нагрузок и требуемого ресурса. Для производства применяются станки, в том числе оборудование с чпу, что позволяет выдерживать геометрию, посадочные размеры и точность по узлам сопряжения. При необходимости изготавливаются шнеки по индивидуальным параметрам для нестандартного оборудования и сложных производственных линий, а качество готового шнека контролируется на каждом основном этапе.

Наряду с производством шнековых транспортеров (винтовых конвейеров) наша организация освоила качественное изготовление винтов шнека по чертежам (эскизам) заказчика. При необходимости в состав работ входит изготовление деталей для узла в целом: вал, втулки, посадочные элементы, фланцы и другие детали, от которых зависит стабильная работа оборудования. Это удобно для предприятий, которым нужен не только отдельный шнек, но и комплектующие изделия для сборки или замены изношенных элементов. Дополнительно возможно изготовление зубчатых элементов и других сопрягаемых деталей, если они входят в состав общего узла, а также обработка валов, оси и посадочных поверхностей под дальнейшую сборку.

На винтах возможно применение как постоянного, так и переменного шага, что позволяет во многих случаях избежать напрессовки транспортируемого материала и снизить нагрузку на привод. Такая конструкция обычно применяется для сырья, склонного к налипанию, а для отдельных задач сельского хозяйства подбирается оптимальное решение по шагу и форме спирали. При этом еще на этапе согласования специалисты учитывают, какой вал нужен под конкретную работу, как будут распределяться нагрузки и какая обработка поверхности требуется для более стабильной транспортировки продукта. В зависимости от задачи мы выпускаем шнеки любой конфигурации для разных условий эксплуатации, в том числе для питателей, пресс-оборудования и смесительных линий.

На конце винта, в зоне выгрузки, устанавливается перо встречного направления, которое препятствует прохождению груза за выгрузку. По желанию заказчика возможна установка «выкидного шипа» между прямой навивкой шнека и пером встречного направления. Такое решение чаще используется на материалах, имеющих небольшой вес и крупный гранулометрический состав, включая зерна и другие сыпучие продукты. При необходимости дополнительно выполняется резка отдельных элементов, сварка и изготовление деталей для зоны выгрузки, чтобы готовые изделия точно соответствовали условиям работы линии. В зависимости от среды и степени износа для витковой частей шнека может применяться плазменно порошковая наплавка, которая повышает устойчивость рабочих кромок.

Возможно изготовление шнека, имеющего на одном валу два направления спирали. Такой вариант применяется на транспортерах, имеющих две загрузки по концам конвейера и одну выгрузку в середине. Преимуществом такого шнека является разгрузка сразу двух силосов и наличие одного привода, что в свою очередь снижает стоимость решения. Для таких задач особенно важны токарная обработка посадочных мест, точная резка заготовок шнека и последующее обрабатывание сопрягаемых участков, поскольку даже небольшое отклонение влияет на работу всей системы. При этом в производстве доступны шнеки любой сложности, если требуется точное соблюдение параметров и работа по нестандартной схеме, а фрезеровка и сверление отдельных отверстий выполняются по строгим требованиям документации.

Для материалов, обладающих высокой абразивностью (песок, цемент, руда различного происхождения), при изготовлении винтов шнека по чертежам применяется легированная сталь повышенной износостойкости. Если в работе присутствует интенсивный износ, подбирается подходящий металл с учетом нагрузки, скорости подачи и условий эксплуатации. В зависимости от задачи могут использоваться износостойкие марки, наплавка рабочих кромок и дополнительные работы, что продлевает срок службы узла и снижает частоту остановок на ремонт. Для отдельных видов продукции применяются стали ст3, 09г2с, нержавейки и другие сплавы, если этого требуют характеристики среды, объем работы и условия эксплуатации.

Что входит в услуги по изготовлению

В услуги входит не только изготовление шнека по чертежам, но и полный комплекс производственных операций: подготовка заготовки, токарная обработка, резка металла, сварка, контроль размеров и проверка готового изделия перед отгрузкой. Если проект требует, выполняется изготовление деталей к шнековому узлу, чтобы заказчик получил совместимые детали без дополнительного поиска подрядчиков. Для серийных и единичных заказов применяются станки разного типа, поэтому работа выстраивается под конкретные размеры, материал и требования к ресурсу. При этом изготовление шнеков включает подбор металла, обработку валов, проверку геометрической точности и контроль участков, которые проходят максимальная нагрузка в процессе вращения.

Какие изделия и детали можем изготовить

Помимо винтов и спиралей, предприятие изготавливает вал, секции, фланцы, переходные элементы и другие изделия из металла для шнекового оборудования. Мы выполняем изготовление деталей по образцам, эскизам и рабочей документации, если необходимо восстановление изношенного узла или замена отдельных частей. В производстве используются токарная обработка, резка, сварочные операции и последующая работа с поверхностью. Такой подход позволяет выпускать детали и изделия, которые подходят для ремонта, модернизации и плановой замены, а также помогает клиентов быстрее восстановить работоспособность оборудования без лишних простоев.

Почему важен точный подбор конструкции

Каждый шнек работает в своей среде, поэтому при расчете учитываются не только длина и диаметр, но и свойства материала, который будет перемещаться. Для сыпучих, вязких и абразивных продуктов подбираются разные конструктивные решения, разный металл, форма витков шнека, вал и способ изготовления. Это влияет на стабильность подачи, нагрузку на привод, износ деталей и общий ресурс оборудования. Чем точнее подобрана конструкция, тем надежнее идет работа линии, тем выше качество перемещения материала и тем ниже затраты на ремонт и замену элементов. Такой подход гарантирует предсказуемый результат, особенно когда шнек работает в составе технологические линии, связан с подачей твердых продуктов или используется в оборудовании для сельского хозяйства.
